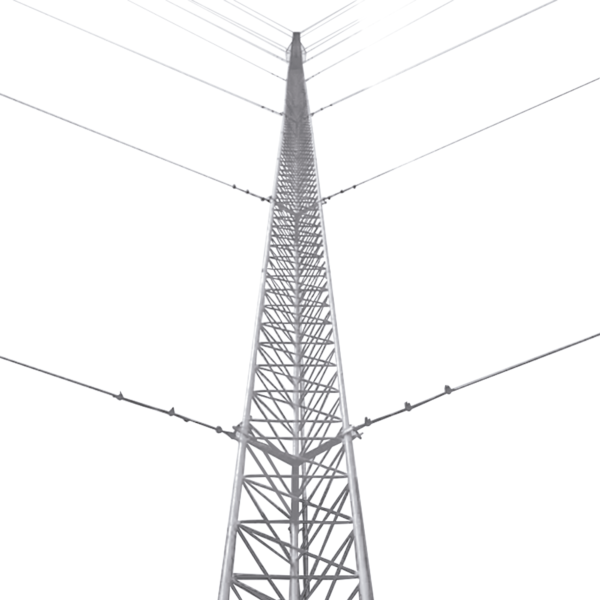

KTZ-30E-030 Kit de Torre Arriostrada de Piso de 30 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida)

Incluye los siguientes componentes:

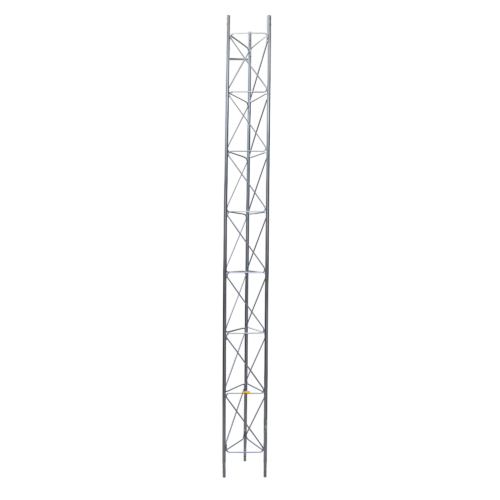

• 10 unidades: STZ30 – Tramo de torre de 30 cm de ancho de cara

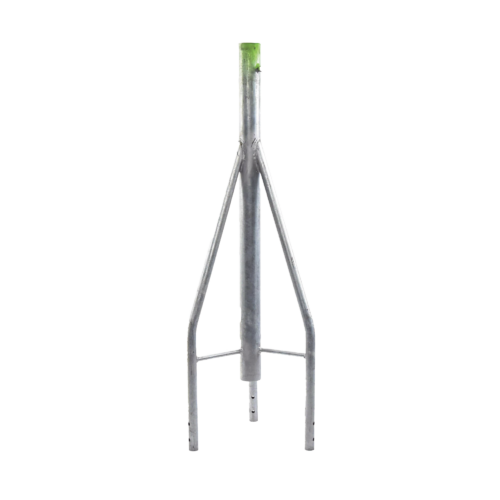

• 1 unidad: SCZ30P – Copete de torre de 30 cm con opresor para pararrayo

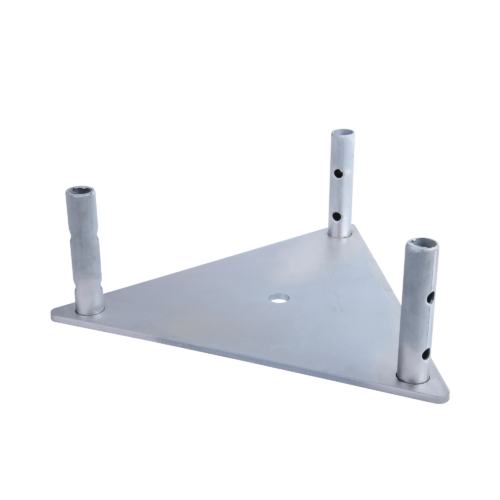

• 1 unidad: SBA30 – Base para torre de 30 cm
• 1 unidad: SAB30 – Ancla para base de torre
• 5 unidades: SJB30 – Brida de sujeción de Retenida

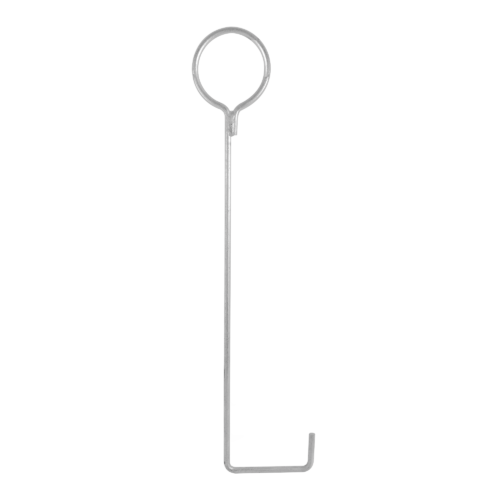

• 3 unidades: SAP02 – Ancla de piso para Retenida
• 30 unidades: CUELLO-14-HDG – Cuello para cable de retenida
• 90 unidades: NUDO-316-FJG – Abrazadera tipo perro de 3/16′

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

• 2 unidades: EIGSLSE – Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
• 2 unidades: HLU3R2 – Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)

• 1 unidad: SHE-LV – Par de herrajes de sujeción
• 1 unidad: S-GULV – Guía para línea
• 33 unidades: SRET-338CAM – Cable de 3/8′
• 6 unidades: NUDO-38FJG – Nudo forjado 3/8′
• 2 unidades: CUELLO-38-HDG – Cuello 3/8′
• 1 unidad: TRY-ACC-SLIDER – Carro de Seguridad para Instalador (Opcional)
• 1 unidad: SYS-USA7B – Arnés de Suspención (Opcional)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable (No incluido)

KLP-TZ30-PRO – ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos.

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

• 1 unidad: TG45AB – Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
• 1 unidad: S610 – Registro plástico
• 3 unidades: TGCR11 – Conector de Ojo
• 2 unidades: TGAB18 – Conector para Varilla
• 1 unidad: TGBUSG10 – Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

• 1 unidad: TGTDPC – Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
• 1 unidad: TG45AB – Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
• 1 unidad: S610 – Registro plástico chico
• 1 unidad: ANTIOX – Aerosol para protección de terminales
• 3 unidades: TGCR11 – Conector de Ojo
• 2 unidades: TGAB18 – Conector para Varilla
• 20 unidades: TGAC – Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
